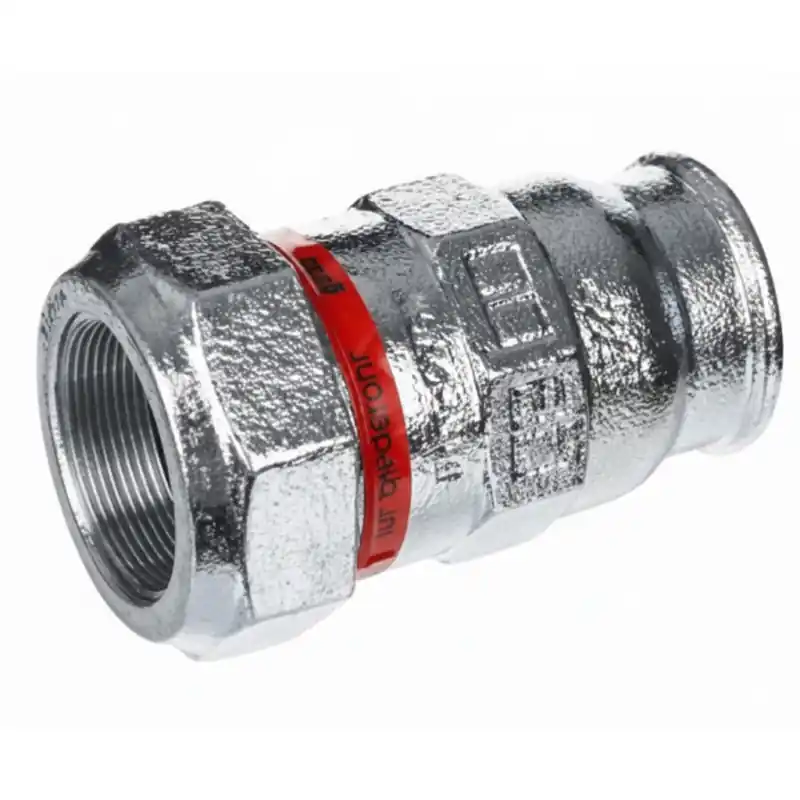

Sezónní Sleva GEBO SPECIAL (I) ČERNÁ svěrný přechod 20mm x 1/2" vnitřní závit

Sezónní Sleva GEBO SPECIAL (I) ČERNÁ svěrný přechod 20mm x 1/2″ vnitřní závit

Původní cena byla: 384,96 Kč.Aktuální cena je: 153,98 Kč.

Doprava zdarma od 899,00 Kč Rychlé doručení po celé ČR
Bezpečná platba Šifrovaný a chráněný checkout
14 dní na vrácení Vrácení bez zbytečných komplikací
SKU: SK0086805 Kategorie: Štítek:

Popis

Popis Litinová svěrná spojka Gebo Typ I představuje profesionální řešení pro rychlé a bezpečné spojování černých ocelových trubek bez nutnosti řezání závitů nebo svařování. Tato spojka s vnitřním závitem je ideální pro opravy stávajících potrubí i nové instalace v topných systémech a průmyslových rozvodech.

Hlavní výhody a využití:

  • Bezpečné spojení bez svařování: Šetří čas a náklady při montáži v těžko přístupných místech.

  • Široká kompatibilita: Určeno pro černé ocelové trubky dle DIN EN 10220 (série 2 a 3).

  • Univerzální médium: Vhodné pro rozvody vody, stlačeného vzduchu a topného oleje.

  • Vysoká odolnost: Vyrobeno z kvalitní temperované litiny s dlouhou životností.

Technické specifikace

Parametr Hodnota
Typ I (s vnitřním závitem)
Materiál Temperovaná litina
Provozní teplota Topná voda do 80 °C, Olej do 40 °C
Tlakové stupně (PN) Voda PN 6, Vzduch PN 12,5, Olej PN 6
Certifikace Stavební povolení DIBT (pro rozměr 57 mm)

Upozornění: Při instalaci v olejovém hospodářství (rozměr 57 mm) je nutné dodržovat technická pravidla pro hořlavé kapaliny (TRbF).

Dostupné rozměry a varianty (Série 150 + 220)

V tabulce níže naleznete přesné rozměry podle vnějšího průměru trubky a odpovídající objednací čísla:

DN Závit x Vnější průměr [mm] Objednací číslo
15 1/2″ x 20,0 02.150.01.0120
20 3/4″ x 25,0 02.150.01.0225
25 1″ x 31,8 02.150.01.03318
32 1 1/4″ x 38,0 02.150.01.0438
32 1 1/4″ x 44,5 02.150.01.04445
40 1 1/2″ x 51,0 02.150.01.0551
50 2″ x 57,0 02.150.01.0657
50 2″ x 63,5 02.150.01.06635
65 2 1/2″ x 70,0 02.220.01.70
65 2 1/2″ x 82,5 02.220.01.07825
100 4″ x 108,0 02.220.01.108

Oblasti použití

  • Opravy havarijních stavů na ocelovém potrubí.

  • Dodatečné odbočky v topných soustavách.

  • Průmyslové rozvody stlačeného vzduchu.

  • Olejové hospodářství (specificky pro průměr 57 mm s certifikací DIBT).

Montážní návod: Svěrné spojky Gebo (Typ I)

Instalace spojek Gebo je rychlá, ale vyžaduje dodržení správného postupu, aby spoj dokonale těsnil. Postupujte podle těchto kroků:

1. Příprava trubky

  • Konec trubky musí být uříznut kolmo k ose.

  • Zajistěte, aby byl povrch trubky v místě spoje čistý, hladký a bez zbytků barev, rzi nebo mastnoty.

  • Důležité: Na trubce nesmí být žádný závit ani otřepy po řezání.

2. Pořadí montážních prvků

Na trubku nasuňte díly v tomto přesném pořadí:

  1. Matice (převlečná matka).

  2. Svěrný kroužek (kovový kroužek s rozříznutím).

  3. Vymezovací kroužek (podložka).

  4. Těsnicí gumový kroužek (širší stranou k vymezovacímu kroužku).

3. Nasazení těla spojky

  • Konec trubky zasuňte do těla spojky.

  • Pozor: Trubku nezasouvejte až nadoraz na dno, ponechte tam malou vůli (cca 25 mm), aby se zamezilo přenosu pnutí z potrubí.

4. Dotažení spoje

  • Přitáhněte těsnicí prvky k tělu spojky a rukou našroubujte matici.

  • Následně matici pevně dotáhněte pomocí instalatérského klíče nebo hasáku.

  • Při dotahování dojde k deformaci svěrného kroužku, který se „zakousne“ do trubky a zajistí spoj proti vytažení.

5. Kontrola

  • Po dokončení montáže proveďte tlakovou zkoušku, abyste ověřili těsnost spoje.
