Popis
Popis

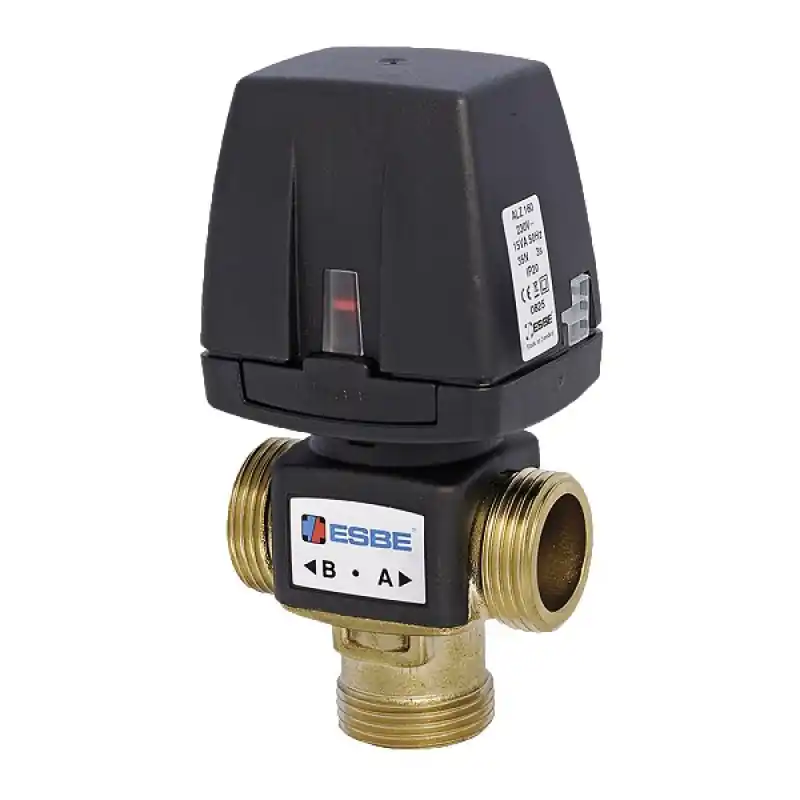

Kompaktní přepínací ventily řad VZC a VZD jsou vyrobeny z mosazi a určeny k použití v aplikacích s tepelnými čerpadly, podlahovým vytápěním a klimatizačními systémy. Jejich nejdůležitější vlastností je schopnost rychle přepínat směr průtoku mezi dvěma okruhy s ohledem na energeticky úsporný provoz. Pohon řady VZC má konektor typu Molex na rychlé připojení kabelu vedoucího do řídicí jednotky. Pohon řady VZD se dodává s pevně instalovaným kabelem a má třídu krytí IP40. K dispozici jsou také ventily řad VZC a VZD s pomocným spínačem, které se dodávají jako doplňkové příslušenství.
Tlaková třída: PN 6
Teplota média: max. (trvalá) +95 °C
max. (dočasná) +110 °C
min. +5 °C
Max. rozdíl tlakové ztráty: Rozdělování, 80 kPa (0.8 bar)
Směšování, 50 kPa (0.5 bar)
Netěsnost v %: 0
Připojení: Vnitřní závit (Rp), EN 10226-1
Vnější závit (G), ISO 228/1
Svěrné kroužky (CPF), EN 1254-2
Okolní teplota: max. +60 ºC
min. 0 ºC
Napájení: 230 ± 10 % V stř., 50 Hz
Max. příkon: 15 VA
Příkon bez zatížení: 0.9 VA
Řídicí signál: 2bod. SPST (jeden kontakt, jeden směr)
Doba běhu: 3 s
Jmenovité hodnoty pomocného spínače: 2 (1) A, 250 V stř.
Materiál:
Tělo ventilu: Mosaz odolná proti ztrátě zinku DZR
Kuželka a krycí deska: PPS
Dřík: Nerezavějící ocel, SS 2346
O-kroužky: EPDM
Příklad instalace
